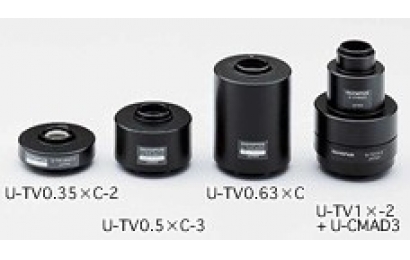

奧林巴斯顯微鏡顯微鏡C型接口適配器除了常見的1X接口以外，還有0.35X、0.5X、0.63X兩種可提供選擇。那么這三種適配器有什么區別呢？其實，適配器的選擇與顯微鏡的一個重要參數——視場數相關。

視場數（FN）是透過目鏡可觀察到的視場的直徑。標本在顯微鏡下實際能被觀察到的圓形區域的直徑稱為實際視場。

適配器實際視場(mm)＝CCD對角線/適配器的放大倍數

例如：2/3 inch CCD，U-TV0.5XC-3適配器，適配器實際視場(mm)＝11mm/0.5X=22mm

對角線：

1英寸——靶面尺寸為寬12.7mm*高9.6mm，對角線16mm。

2/3英寸——靶面尺寸為寬8.8mm*高6.6mm，對角線11mm。

1/2英寸——靶面尺寸為寬6.4mm*高4.8mm，對角線8mm。

1/3英寸——靶面尺寸為寬4.8mm*高3.6mm，對角線6mm。

1/4英寸——靶面尺寸為寬3.2mm*高2.4mm，對角線4mm。

 奧林巴斯顯微鏡C型接口

由于人眼直徑約一英寸（25.4mm），所以目鏡的視場數有18，20，22，26.5等。

但是，由于常用的攝像頭芯片的尺寸普遍為1/3英寸和1/2英寸，因此其視野范圍也相對目鏡觀察而言比較小。這也導致了客戶使用1X接口接攝像頭時反映攝像頭的采集信息量比較小。針對這一問題，我們推薦客戶使用0.5X和0.63X顯微鏡C接口。通過0.5X的接口，將攝像頭采集圖像縮小1/2，相當于1英寸*0.5 = 1/2 英寸。在這種情況下，1/2英寸芯片的攝像頭采集的圖像大小，于目鏡中觀測到類似。

目前國內很多數碼接口，只考慮了成像關系，沒有考慮色差、場曲、畸變等因素，自然拍出的圖像就有各種問題了，比如彩色邊緣是色差沒有校正好，中間清楚邊緣模糊是沒有做平場校正，而直線不直則是有場曲的原因了。 而拍攝圖象大部分是為了做測量，由于存在以上的問題，會對測量有影響，特別是在做高倍測量時，影響很大。
